前回の進捗報告で書いていた、レクサス純正のUSBチャージャーをレクサスNXのコンソールボックス後端に装着しました

NXには装備がない後席用のUSBチャージャー

最近発売&マイナーチェンジされたレクサス車には、後席用のUSBチャージャーが備わっています

こちらはレクサスESのセンターコンソールボックス後端部。

レクサスES コンソール後端のUSBチャージャー

マイナーチェンジしたレクサスRXにも後席USBチャージャーが追加されました。

レクサスRX(マイナーチェンジ後) コンソール後端のUSBチャージャー

一方、レクサスNXはメーカープションで100Vのアクセサリーソケット(コンセント)は選べますが、USBチャージャーは装備されていません

レクサスNXにはUSBチャージャーなし(写真はハイブリッドモデルの1500W対応コンセント)

ちなみに自分のNXはコンセントは不要だと思ってメーカーオプションも選ばなかったので、センターコンソールボックスの後端部分には何もついていません

レクサスNXのコンソールボックス後端

ちなみにボックス内にはUSBソケットが2つありますが、そちらは映像などを入れたUSBメモリを装着していますし、場所的にも後席からは利用しにくい位置です。

うちのNXにはそんなに後席に人を乗せることはないのですが、冬は大人数でスノボに行きますし、Anycaでの貸出もあるので、最新のレクサス車に倣って装着してみることにしました。

使用するパーツ

今回使用する純正USBチャージャーですが、トヨタ用とレクサス用で二種類の部品があるのはご存知でしょうか。(たぶんほとんどの方はご存知ないと思います…笑)

当然品番も違います。

トヨタ用:85532-15010

レクサス用:85532-50020

価格はともに税別4,510円。

こちらがトヨタ用

トヨタ用の純正USBチャージャー

カバー部分はスプリングで開閉するようになっています。

スプリングでカバーが開閉

トヨタ用はカムリやRAV4などで使用されています。

トヨタ用のUSVチャージャーはRAV4などで使用

そして、こちらが今回使用するレクサス用です。カバーにスプリングが仕込まれているのも同じですし、サイズも全く同じです。

レクサス用の純正USBチャージャー

トヨタ用との違いが分かる人は相当マニアです笑

答えは、「2.1A」のフォント

トヨタ用は少し角ばったフォントが使用されていますが、レクサス用は丸みのあるフォントになっています。

それだけの違いなのですが、今回はほかのスイッチのフォントを合わせるためにレクサス用を使います。

使用するカプラーはトヨタ用・レクサス用共通で、90980-12D25です。

純正USBチャージャー用のカプラー(トヨタ・レクサス共通)

カプラーのターミナルはお馴染みの住友TS025メス端子です。今回も配線コムで調達しました。

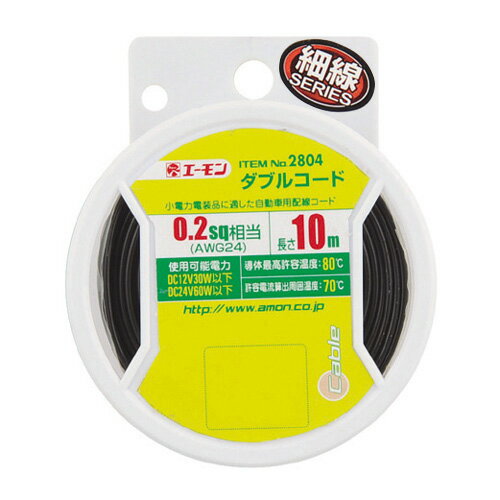

配線ケーブルはエーモンの0.2sqのダブルコードを使用。黒白のペア配線になっているので、プラスとマイナスで色を分けることが可能です(通常は黒をマイナスに使います)。

取り付けの手順

センターコンソールカバーの取り外し

まずはセンターコンソールカバーを外します。

隙間に内張剥がしを入れていけば外れます。

内張り剥がしを使いながらカバーを外す
内張り剥がしを使いながらカバーを外す

クリップで固定されているだけなので、後ろ側に引っ張れば外れます。

下の写真が外した写真ですが、未使用のカプラーが1つカバーに固定されていました。

カバーを外したところ

2ピンで太さもそこそこある配線が使用されているので、おそらくAC100V用のカプラーだと思います。

AC100V用のソケットを繋げばそのまま使えるんじゃないかと思ってテスターでチェックしてみましたが、残念ながら通電していませんでした汗
おそらく途中の配線がないかリレー・ヒューズと言った部品が欠けているのだと思いますが、深追いはせずにやめておきます。(どなたかチャレンジしてみてください)

センターコンソールカバーの加工

USBチャージャーを装着するため、センターコンソールカバーをカットします。

カバーにはチャージャー本体のツメを使って固定させるため、チャージャー本体とジャストサイズの穴を開ける必要があります。

そこで、チャージャー形状にあわせた型紙を作成しました。

チャージャーのサイズにあわせた型紙を作成

これをカバーに貼り付け、型紙通りにカットしました。

型紙通りカバーをカット

裏面にカプラー固定用の突起があるので、カット位置と突起が干渉しないような場所にする必要があります。

カバー裏面の突起

自分はこのカプラー部分をまるっと開口部に入れてしまいました。

また、取り付け位置が上過ぎるとエアコンダクトに干渉するので、その点も気を付けたほうがいいでしょう。

型紙にあわせてカットし、あとは現物合わせで少しずつ形状をあわせていけばOKです。

正確にカットすれば、穴はカバーで隠れる

このようにツメ部分でしっかりカバーにしっかり固定されます。

チャージャー本体のツメでカバーに固定される

カプラー部分の配線ですが、下の写真の奥(白)がプラス、手前(黒)がマイナスです。

奥(白)がプラス、手前(黒)がマイナス

車輛への取り付け/配線作業

USBチャージャーへの配線は、コンソールボックス内にあるアクセサリーソケットから分岐させます

まずはコンソール部分の分解です。

コンソールのミラー部分と三角のパーツを外し、コンソールボックス前側の仕切りを手前に引っ張って外します。

コンソールボックス全貌の仕切りを手前に引っ張って外す

そうすると、アクセサリーソケット裏にアクセスできるので、そこからプラスマイナスを分岐させればOKです。

スイッチ押し太朗などを装着しているので分かりにくいですが、純正配線の赤がプラスで、白がマイナスです。

分かりにくいですが赤がプラス、白がマイナス

配線をコンソールボックス内を通して、チャージャーに接続すれば完成です。

コンソールボックス内を通してチャージャーに接続

エンジンONにして、チャージャーでスマホなどを充電できれば、カバーを戻して完成です。

レクサス純正USBチャージャー

レクサス純正USBチャージャーの評価と感想は?

装着された純正USBチャージャー

最新のレクサス車同様に、後席用のUSBチャージャーが装備されて利便性が向上しました。

見た目もカバーを正確にカットすれば、純正のように仕上げることができます

見た目も純正然

後席に人を乗せることが多い方にはオススメのカスタマイズです。

満足度:★★★★★
難易度:★☆☆☆☆
費用:約5,000円
作業時間:15分
